電阻器（Resistance，通常用“R”表達），是一個標量，在物理學中表達電導體對電流阻礙作用的的大小。電導體的電阻器越大，表達電導體對電流的阻礙作用越大。電阻器一般用“R”、“RN”、“RF”、“FS”等符號來表達。
該電阻器由電導體兩邊的工作電壓u和根據電導體的電流量即R=U/I。因而，當電導體兩端的電壓不變時，電阻越大，流過的電流越??；相反，電阻越小，流過它的電流就越大。
不同電導體的電阻器按其性質的不同還可劃分為二種類別。一種稱作線性電阻器或歐姆電阻，滿足歐姆定律;另一種稱作非線性電阻器，不滿足歐姆定律。
電阻器元器件的電阻值的大小通常與溫度，原材料，長短，以及橫截面積相關，衡量電阻器受溫度影響的大小的標量是溫度系數，其界定為溫度每上升1℃時電阻值產生變化的百分數。電阻器的關鍵物理特性是變電能為熱能，也可說它是一個能耗元器件，電流經過它就發生內能。
電阻器種類
（1）按電阻值特性分：固定電阻器、可調電阻、特種電阻器（熱敏電阻器）
電阻值不可以轉變的稱作固定電阻器。電阻值可變的稱作電位器或可變電阻器。
（2）按制造原材料分：碳膜電阻、金屬膜電阻、無感電阻、線繞電阻等；
（3）按封裝的方式分：插件電阻器、貼片電阻；
（4）按功能分：負載電阻、采樣電阻器、分流電阻器、保護電阻器
不同類別電阻器其特性參數均有一些的不同，在電源電路使用時必須考慮的點也不同。電阻器的電阻值是固定的通常是2個引腳，它可限定經過它所連支路的電流的大小。
理想電阻是線性的，流經電阻的瞬時電流與施加的瞬時電壓成正比。用于分壓的可變電阻器。在外露的電阻器體上，壓緊著1到2個可移金屬觸點。觸點位置確定電阻器體任一端與觸點間的電阻值。
電阻的作用
電阻在電源電路中用作分壓器、分流器、限流器和負載電阻。它可以與電容器一起形成濾波器和延遲電路，并用作電源電路或控制電路中的采樣電阻。用作半導體管電源電路中的偏置電阻，以確定工作點等。
電阻器的系數
1、允許誤差：標稱電阻值（指電阻器上所標示的電阻值）與實際電阻值的差值跟標稱電阻值之比的百分數稱電阻值偏差，它表達電阻器的精度。允許誤差與精度等級對應關系如下所示：±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%、±10%、±20%?。?
2、額定功率和耐受電壓值：
1）額定功率：指在常規的大氣壓力90-106.6KPa及環境溫度為－55℃～＋70℃的條件下，電阻器長期工作所允許耗散的大功率。
（1）非線繞電阻器額定功率系列為（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、100
（2）線繞電阻器額定功率系列為（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500）耐受電壓值（大工作電壓）：允許的大連續工作電壓。低壓工作時，高工作電壓較低。
如：
電源電路中流過電阻器的電流為100mA，電阻值為100Ω，那么在電阻器上的功率消耗為1W，挑選比較常見的貼片電阻，如封裝為0805或1206等是不合適的，會因為電阻器額定功率小而出現問題。因而，當挑選電阻器的額定功率達到1W以上(電路設計挑選電阻器的功率馀量通常為2倍以上)時，電阻器消耗的功率會使電阻器溫度過高而出現問題。
同樣的，耐壓值挑選不合適的情況下，也會由于電阻器被擊穿而導致系統設計的失敗。在設計時通常會采用并接一個或2個MΩ級阻抗的電阻器進行能量泄放，而輸入端是高壓，即電阻器兩端是要承受高壓的，當電阻器的耐壓值低壓輸入端高壓的情況下，便會發生失效。

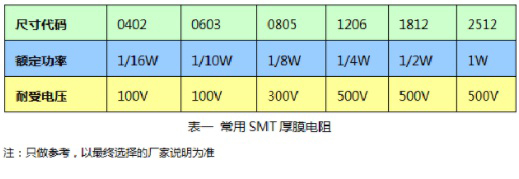

如下所示表一是比較常見SMT厚膜電阻器的參數，終選型時需與選購器件的廠家核實（此表來源于網上）：
3、溫度系數：溫度每變化1℃所引發的電阻值的相對變化。溫度系數越小，電阻器的穩定性越好。電阻值隨溫度上升而增大的為正溫度系數，相反為負溫度系數。
4.老化系數:電阻器在額定功率和長期負載下電阻值相對變化的百分比，是表示電阻器壽命的參數。
5、噪聲：發生于電阻器中的一種不規則的電壓起伏，包括熱噪聲和電流噪聲兩部分，熱噪聲是由于電導體內部不規則的電子自由運動，使電導體任意兩點的電壓不規則變化。
電阻器識別
1.參數識別：電阻的單位為歐姆（Ω），倍率單位有：千歐（KΩ），兆歐（MΩ）等。換算方法是：1兆歐=1000千歐=1000000歐
2.電阻器的參數標注方法有3種，即直標法、色標法和數標法。
a.數標法關鍵用于貼片等小體積的電源電路，如：472表達47×100Ω（即4.7K）；104則表達100K

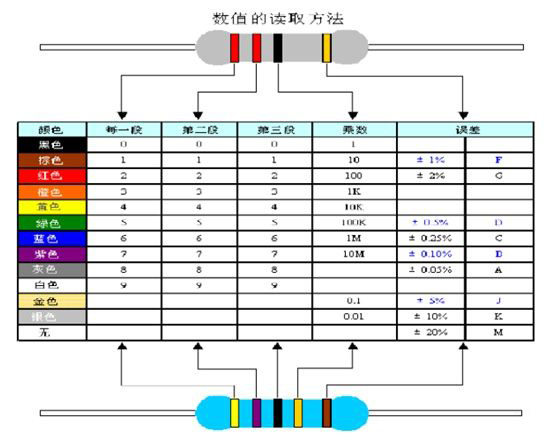

b.色環標注法使用多，現舉例如下所示：
記憶：棕1，紅2，橙3，黃4，綠5，藍6，紫7，灰8，
（2）數字萬用表可直接測量電阻值兩端；如是機械萬用表將表筆短接后調零，再測量！
