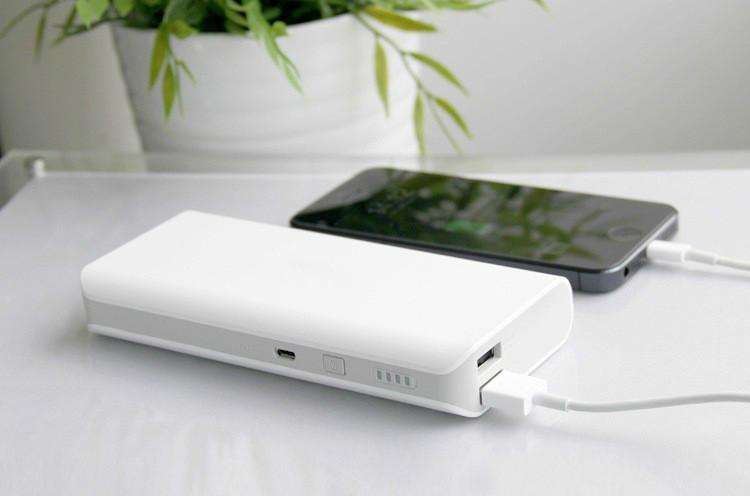

新聞上常常會出現手機電池或者充電寶爆炸傷人事件，這是因為這類商品欠缺合理的過熱保護功能，源林電子生產制造的熱敏電阻傳感器能有效的檢查電池溫度，避免上述事件發生。近市場上推出的多款行動電源，就以不錯的零組件用料、簡單的金屬外觀設計，采低價策略殺入市場，推出后并造成大量搶購，同時引起相當多的討論與話題，這都表現出其新型行動電源的受歡迎程度。這類行動電源，不僅提升電池容量至16000mAh外，輸出也增加至兩組，并保持原有的金屬外觀設計，以下就來看看這類行動電源的內部和以前的有哪些不同之處吧

打開外盒包裝我們可以看到電池排列為正極彼此相對，負極朝兩端方向，以鎳片鏈接電池端點，鎳片與電路板間也采用點焊連接，鎳片自身使用耐熱膠帶加強絕緣.

采用電池為標稱3200mAh/12Wh、小3100mAh/11.6Wh18650鋰電池，其工作電壓范圍為4.35V~2.75V.

主電路板正面，紅色框為TI德儀BQ24195，作為電池組充電及靠近MicroUSB的USB埠升壓輸出采用，綠色框為TI德儀TPS2513雙組USB識別IC，讓插入的Apple/Android裝置可辨認為AC充電模式，淺藍色框為兩組USB輸出個別的電流取樣電阻及開關用MOSFET(8205B)，紫色框為電路板旁兩顆電池負極端的電阻式保險絲

特別的地方就是在電路板旁兩顆電池間增加貼上了一個溫度保護用NTC熱敏電阻，并用耐熱膠帶固定。這個設計是其他行動電源所沒有的。也就是因為增加了這一個NTC熱敏電阻讓整個行動電源增加了更大的安全系數。并以此區分開了與舊式行動電源的不同之處。

主電路板背面，紅色框為SILERGY的SY7065A同步整流升壓電源IC，負責靠近電量指示燈的USB埠升壓輸出采用，綠色框為ABOV97F1204系列MCU(微控制器)，作為行動電源控制管理及電量顯示采用，紫色框為鋰電池過充/過放/過電流保護電路(由三顆8205BMOSFET及一顆IC組成)，這里也可以看到一個編號X的電阻式保險絲，用來負責下面三顆電池的負極端保護。
