熱敏電阻作為一種常見的電子元件，廣泛應用于溫度測量和控制領域。正確選擇合適的熱敏電阻型號和參數對于系統的穩定性和精度至關重要。源林電子將為您詳細介紹熱敏電阻的選型原則和常見參數，幫助您更好地應對電路設計中的應用。

1.首先，讓我們來看看如何選擇適合的熱敏電阻型號。在進行選型之前，我們需要考慮以下幾個關鍵因素：

測量溫度范圍

熱敏電阻的測量范圍通常在-55°C至+150°C之間，不同型號的熱敏電阻具有不同的溫度范圍。因此，在選型時需根據實際應用場景來確定所需的溫度測量范圍。

敏感度

熱敏電阻的敏感度指的是單位溫度變化下電阻的變化量。不同型號的熱敏電阻具有不同的敏感度，通過對敏感度的選擇，可以實現更好的溫度測量精度。常用的有1%，3%，5%，10%，15%的精度選擇。

穩定性

熱敏電阻的穩定性是指其在長期使用過程中電阻值的變化程度。為保證系統的精度和可靠性，選擇具有較好穩定性的熱敏電阻非常重要。

溫度響應時間

熱敏電阻的溫度響應時間決定了系統對溫度變化的響應速度。在某些應用場景中，較快的溫度響應時間可以幫助系統更及時地做出反應。

電阻值

熱敏電阻的電阻值決定了其在不同溫度下的電阻大小。根據需要選擇合適的電阻值，以滿足應用要求。

材料

熱敏電阻的材料決定了其溫度-電阻特性曲線的形狀。常見的熱敏電阻材料有鉑銠合金、鎳鐵合金等，不同材料具有不同的特性和應用范圍。

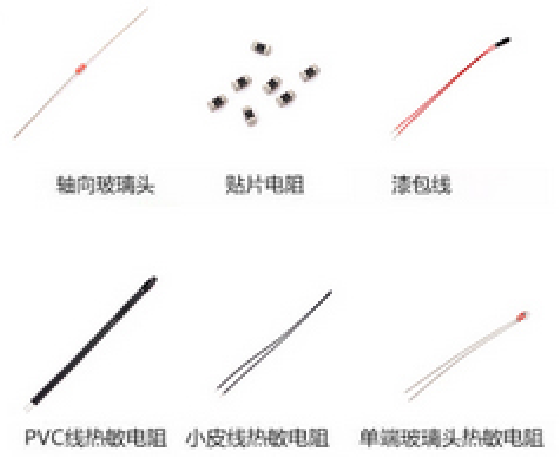

封裝形式

熱敏電阻的封裝形式有多種，例如貼片式、插件式等。選擇合適的封裝形式可以方便安裝和維護。

（貼片式，插件式）

2.其次熱敏電阻的參數包括額定電阻、溫度系數、額定功率、實際阻值、材料常數、電阻溫度系數、時間常數、額定工作電流、測量功率、工作溫度、開關溫度等。以下是對這些參數的詳細解釋：

額定電阻（R25）

在標準溫度25℃下，熱敏電阻的電阻值。這是電阻-溫度曲線的基準點。

溫度系數（B值）

衡量熱敏電阻靈敏度的重要參數，定義了電阻值與溫度變化之間的關系。B值越大，熱敏電阻對溫度的響應越靈敏。

額定功率（Pd）

在25℃環境溫度下，熱敏電阻所能承受的大功率。超過額定功率可能會導致熱敏電阻過熱甚至燒毀。

實際阻值RT

在一定的溫度條件下所測得的電阻值。

材料常數

描述熱敏電阻材料物理特性的參數，也是熱靈敏度指標，B值越大，表示熱敏電阻器的靈敏度越高。

電阻溫度系數αT

表示溫度變化1℃時的阻值變化率，單位為%/℃。

時間常數τ

熱敏電阻器是有熱慣性的，時間常數就是一個描述熱敏電阻器熱慣性的參數。

額定工作電流IM

熱敏電阻器在工作狀態下規定的名義電流值。

測量功率Pc

在規定的環境溫度下，熱敏電阻體受測試電流加熱而引起的阻值變化不超過0.1%時所消耗的電功率。

工作溫度Tmax

在規定的技術條件下，熱敏電阻器長期連續工作所允許的溫度。

開關溫度tb

PTC熱敏電阻器的電阻值開始發生躍增時的溫度。

在選型過程中，建議聯系源林獲取的熱敏電阻型號和參數手冊，詳細了解各項參數的意義和影響。同時，根據具體應用要求，結合系統的穩定性、精度和響應速度等方面的考慮，選擇佳的熱敏電阻型號和參數。正確選型熱敏電阻是保證系統性能和精度的重要一步。在選擇熱敏電阻型號時，需考慮溫度范圍、敏感度、穩定性和溫度響應時間等因素。此外，還需關注熱敏電阻的電阻值、材料和封裝形式等參數。通過充分了解和綜合考慮這些因素，相信您能選擇到合適的熱敏電阻，為系統性能提供穩定可靠的溫度測量和控制。

如您有熱敏電阻的產品需求或者技術疑問都可以咨詢我們東莞源林電子,作為電子元器件行業的專業廠商，我們將一如既往地為您提供優質的一對一應用行業選型技術指導服務，幫助您選擇適合自身產品的傳感器，從而實現佳的設計和應用效果.我們致力于優質電阻的研發，產品皆已通過ISO9001及TS16949的品質管理系統，相關產品通過UL、CSA、VDE、TUV、CQC等國際安規系統的認證，自有工廠，產品規格齊全，庫存量大，可滿足各行各業的不同需求。公司擁有專業的技術團隊和全方位的售后服務服務體系，在為您提供優質傳感器的同時，解決您所有方案技術難題！
